2014年6月4日水曜日

べローズタイプエアサス取付


今回の作業はこのべローズタイプのエアサスの取付作業です。


このエアサスを車両後部のバネの上に取付していきます。


右用、左用があるので間違えない様に。


これがエアーホース。


取説をよく読んで。


今回取付するのは、リバティLE52.。


まず作業しやすいように、タイヤを取り外し。


バネを固定しているUボルトを取り外していきます






エアサスを挟み込んで固定します。




あとは、元通りばらした部分を戻していきます。






下の方はこれでOK。

あとは上側の固定ですが・・・



こちらはこのゴムのクッションを取り外し、



エアサスのステー部分とボルトを共締めで挟み込み固定。





あとはエアーの配管を通していきます。

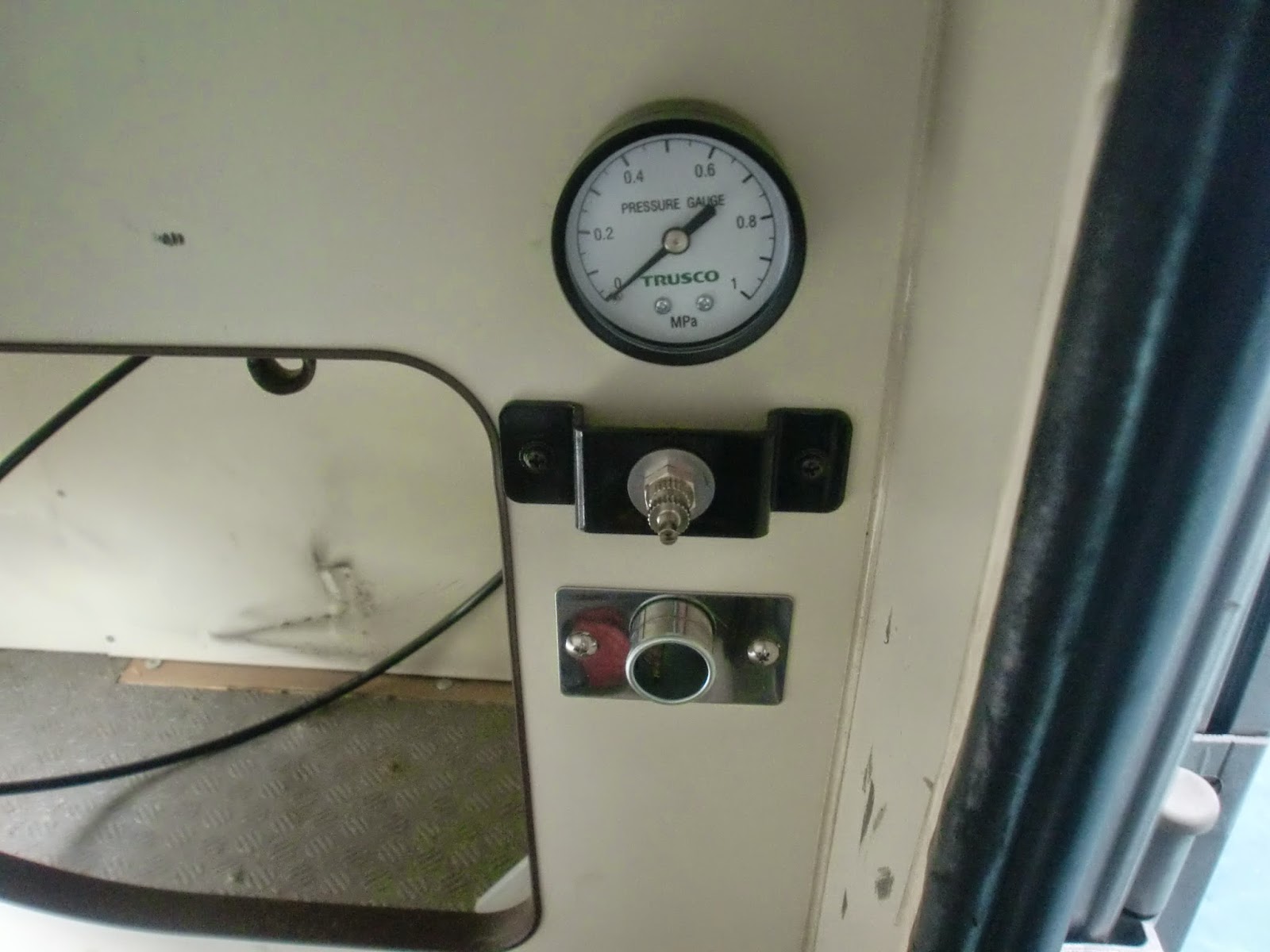

そして、室内側はエアーのメーター、エアーを入れるバルブ、あとシガーソケットも。


シガーソケットを取り付けした理由は、シガーで使用するエアーコンプレッサーを購入すれば

スタンド等でエアーを入れなくても、どこでもエアーを入れる事が出来るからです。

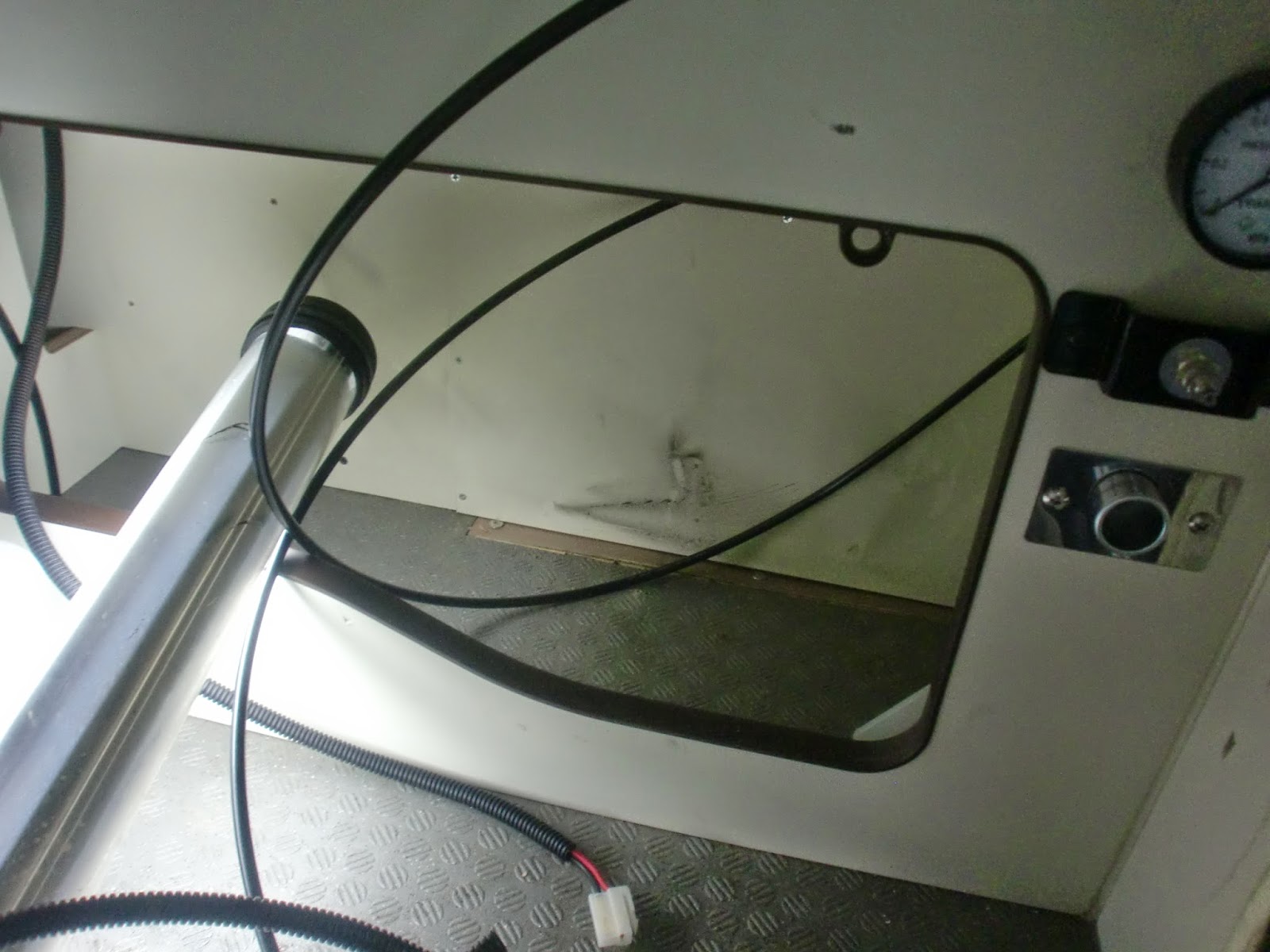

あとはエアータンクを設置。


配管を出して来て、


タンクに繋ぎます。


最後に配管を動かない様に固定して、取付作業完成。


このエアサスの成果は次回ご報告致します。
