FFヒーター取付け 最終回

今回、FFヒーター取り付け作業最終仕上げとなります。

それでは最後まで、お付き合い下さい

本体にヒーターを動かす配線を取付け、サブバッテリーから電源を取ります。
電源はそんなにややこしくは無く、プラスとマイナスの2本のみです。

 こちらの長い線はスイッチ用の配線。

 下の黒いダクトは温風の通り道。

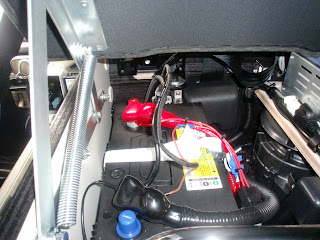

 サブバッテリーに配線を固定。

 あとは、長かった配線を綺麗にまとめていきます。

 これはヒーターを作動させるスイッチ。
右にぐいっと回すと、中央ランプが光り作動の合図

 こちらは、スイッチ裏側

 室内本体側にも吸気部分があるので、ふさいでしまわない様お気お付け下さい。
特に荷物を置かれる方はオーバーヒートを起こしてしまうので、なるべく離れた所にお願いします。

もちろん吹出し口の前も物を置くのは厳禁

あとは作動テストをして、問題なければ作業は全て完了となります。

FFヒーターはデリケートな機器ですので、文中にも書いてます様に吸気、吹出し口の前に物を置いたり、ペットを飼われてる方は毛などもそうですがゴミの掃除等も定期的にお願いします。

数回に渡り、長々とお付き合い下さりありがとうございました。
