2014年4月18日金曜日

FFヒーター分解掃除②


前回に続き、FFヒーター分解点検。

次々と、ばらしていきます。


ヒーター本体、前後のカバーを取り外しばらしていきます。


本体を囲っているカバーも取り外し

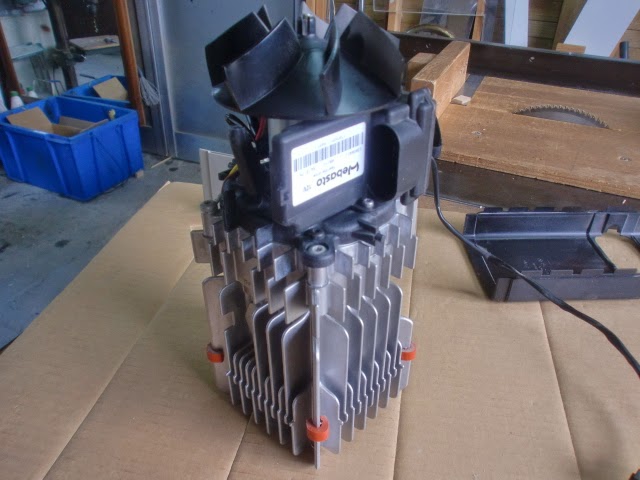

こちらが、ヒーターの中身。


さらに、吸気ファンを取り外し


配線カプラーも外していきます。






さらにカプラーの接続されていた黒い部品もばらし・・・




着火装置のある奥の部分へと進んでいきます。


ボルトを外し、パカッと開けると・・・


中はこんな感じ。

真ん中に通っているパイプが燃料配管。



黒い4本のボルトで止まってるのが見えますが、


これらも取り外していき


中から部品を取り出します。




これがバーナー




と、こんな感じでほぼバラバラ状態。ここまできたら、


あとは、すすの付いている部分をエアーで飛ばしたり、ウエスで拭き取ったり掃除していきます。


本体内部にもすすが付いています。


バーナーも軽くエアーですすを飛ばして掃除。




掃除が終わると、今度は元に戻していきます。




分解した時はこれらガスケットも交換しておきます。



無事、元通り組立も終わり、


最後に作動点検。

これで作業は完成です。
